Camera giám sát là thiết bị không thể thiếu trong việc bảo vệ an ninh cho các khu vực như gia đình, công ty, cửa hàng và các công trình công cộng. Để hiểu rõ về khả năng hoạt động của camera giám sát, chúng ta cần tìm hiểu về cấu tạo và các thành phần quan trọng của nó.

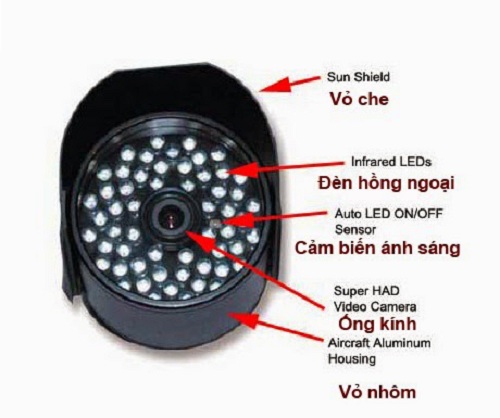

Cấu tạo của camera giám sát
Camera giám sát là một hệ thống thiết bị điện tử được thiết kế để ghi lại hình ảnh, âm thanh và truyền tải thông tin về một khu vực nhất định đến màn hình giám sát. Dưới đây công nghệ sẽ liệt kê các thành phần chính trong cấu tạo của một camera giám sát:
Ống kính camera (Lens)
- Ống kính là bộ phận quan trọng nhất của camera, giúp thu nhận ánh sáng và hình ảnh từ môi trường bên ngoài. Tùy vào mục đích sử dụng, ống kính có thể được trang bị các tính năng như zoom, khẩu độ lớn (F1.4, F2.8), giúp tăng cường độ sáng và chất lượng hình ảnh.
- Các loại ống kính phổ biến bao gồm ống kính cố định, ống kính có thể điều chỉnh góc quay (Zoom) và ống kính góc rộng.
Cảm biến hình ảnh (Image Sensor)
- Cảm biến hình ảnh là bộ phận chuyển đổi ánh sáng thu được từ ống kính thành tín hiệu số để có thể xử lý và hiển thị trên màn hình giám sát. Hai loại cảm biến hình ảnh phổ biến hiện nay là CCD (Charge Coupled Device) và CMOS (Complementary Metal-Oxide-Semiconductor).
- Cảm biến CMOS thường tiết kiệm điện năng và có chi phí thấp hơn, trong khi cảm biến CCD cho chất lượng hình ảnh tốt hơn.
Mạch xử lý (Processing Circuit)
- Mạch xử lý có nhiệm vụ tiếp nhận tín hiệu từ cảm biến hình ảnh và xử lý chúng thành các dạng tín hiệu dễ dàng truyền tải, hiển thị.
- Các tín hiệu này có thể là video analog hoặc tín hiệu kỹ thuật số, tùy vào loại camera giám sát bạn sử dụng (analog hay IP). Mạch xử lý có thể bao gồm các bộ vi xử lý mạnh mẽ để giảm nhiễu, nâng cao độ sắc nét của hình ảnh và xử lý các dữ liệu hình ảnh theo thời gian thực.
Đầu ghi hình (DVR/NVR) trong cấu tạo của camera giám sát
- Đầu ghi hình là thiết bị chịu trách nhiệm lưu trữ và xử lý hình ảnh được ghi lại từ camera. Với các camera analog, ta sử dụng DVR (Digital Video Recorder) để lưu trữ và hiển thị video.
- Đối với các hệ thống camera IP, ta sử dụng NVR (Network Video Recorder) để lưu trữ và xử lý video qua mạng internet. Đầu ghi hình có thể hỗ trợ các tính năng như kết nối mạng, điều khiển từ xa và lưu trữ dữ liệu vào ổ cứng.
Nguồn cung cấp điện (Power Supply)
- Nguồn cung cấp điện là bộ phận không thể thiếu để cung cấp năng lượng cho toàn bộ hệ thống camera.
- Các camera giám sát thông thường sử dụng nguồn 12V, trong khi các camera IP có thể sử dụng nguồn PoE (Power over Ethernet) để truyền tín hiệu và cung cấp điện qua một dây cáp duy nhất.
Hệ thống kết nối dây (Wiring)
- Hệ thống dây kết nối là phần giúp truyền tải tín hiệu từ camera đến đầu ghi và màn hình giám sát.
- Các loại dây kết nối phổ biến là cáp đồng trục (RG6) cho camera analog và cáp Ethernet (Cat5 hoặc Cat6) cho camera IP. Cáp Ethernet có thể cung cấp cả nguồn điện và truyền tải tín hiệu qua một dây cáp duy nhất trong hệ thống PoE.
Màn hình hiển thị trong cấu tạo của camera giám sát
- Màn hình hiển thị là thiết bị mà người dùng sẽ quan sát hình ảnh, video từ camera giám sát. Các loại màn hình phổ biến bao gồm TV, máy tính hoặc các màn hình chuyên dụng cho hệ thống camera giám sát.
- Để đảm bảo hiển thị hình ảnh rõ nét, màn hình phải được kết nối với đầu ghi hình qua cổng HDMI hoặc VGA.
Cảm biến chuyển động (Motion Sensor)
- Một số camera giám sát hiện đại được trang bị cảm biến chuyển động để nhận diện các hoạt động bất thường trong khu vực giám sát.
- Khi có chuyển động, cảm sensor sẽ kích hoạt camera ghi hình và gửi cảnh báo đến người dùng qua điện thoại hoặc email. Điều này giúp bạn kịp thời xử lý các tình huống khẩn cấp.
Nguyên lý cấu tạo hoạt động của camera giám sát
Camera giám sát hoạt động theo nguyên lý cơ bản sau:
Xem thêm: Dự đoán KQ xổ số An Giang ngày 21/3/2024 thứ 5 hôm nay
Xem thêm: Nhận định Copenhagen vs Man City, 23h45 ngày 11/10
- Ghi nhận hình ảnh: Camera sử dụng ống kính để thu nhận ánh sáng và hình ảnh từ môi trường xung quanh.
- Chuyển đổi tín hiệu: Cảm biến hình ảnh chuyển đổi ánh sáng thành tín hiệu điện tử.
Xử lý và lưu trữ: Các tín hiệu này sẽ được xử lý bởi mạch xử lý và gửi đến đầu ghi hình để lưu trữ hoặc phát trực tiếp. - Hiển thị: Hình ảnh và video sẽ được hiển thị trên màn hình giám sát cho người dùng quan sát.
Tại sao bạn nên chọn camera giám sát?
- Bảo vệ an ninh: Camera giám sát giúp bảo vệ tài sản và khu vực xung quanh khỏi các nguy cơ trộm cắp, xâm nhập bất hợp pháp.
- Giám sát 24/7: Camera hoạt động liên tục, giúp bạn theo dõi mọi hoạt động dù ban ngày hay ban đêm.
- Giám sát từ xa: Camera giám sát có thể kết nối với Internet, giúp bạn theo dõi mọi thứ từ xa thông qua điện thoại hoặc máy tính.
- Dễ dàng lưu trữ và xem lại dữ liệu: Với hệ thống đầu ghi hình, bạn có thể lưu trữ video và xem lại khi cần thiết.
Việc hiểu rõ cấu tạo và nguyên lý hoạt động của camera giám sát sẽ giúp bạn lựa chọn thiết bị phù hợp với nhu cầu và đảm bảo hệ thống giám sát hoạt động hiệu quả, đáng tin cậy
